Pojemność kontenera: | 3LX2 | Obowiązujący materiał: | PP,KLEJ,EVOH,KLEJ,REPP |
---|---|---|---|
Wielowarstwowe: | 1-6 warstw | PLC: | B&R |
Stacja: | Podwójna stacja | Produkt: | Butelka smaru |
High Light: | Maszyna do wytłaczania z rozdmuchem do butelek ze smarem,maszyna do szybkiego wytłaczania z rozdmuchem,maszyna do formowania z rozdmuchem z podwójną stacją 3L |

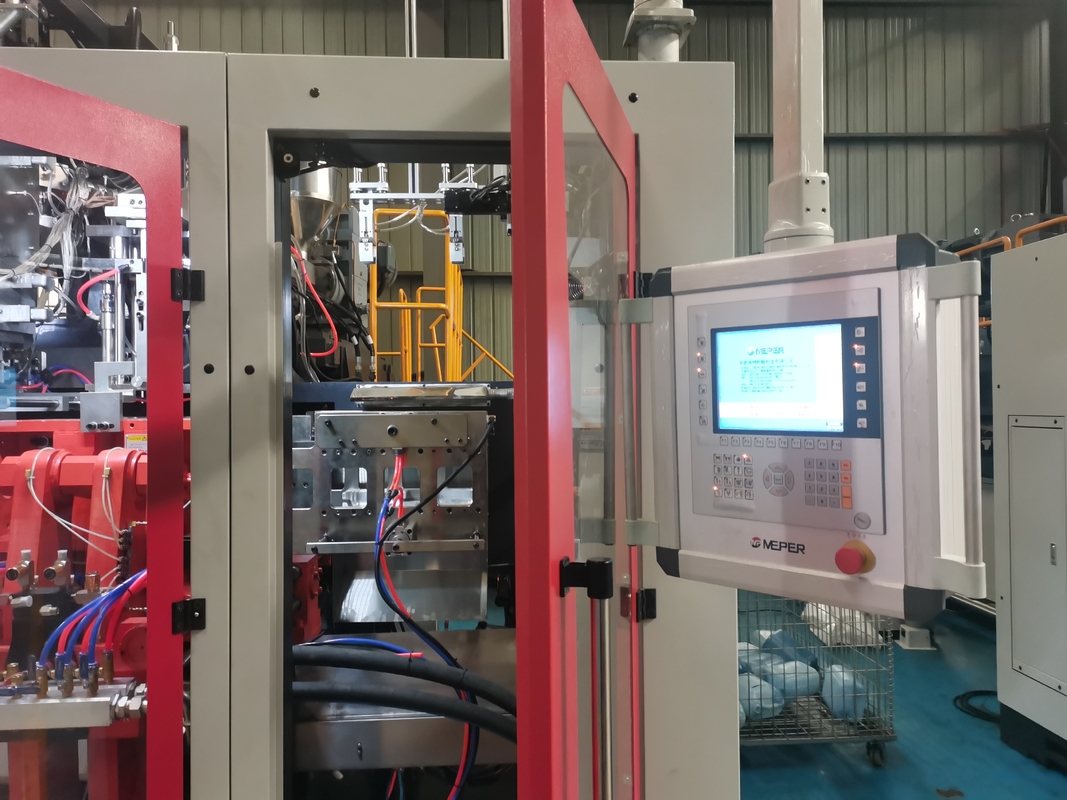

Wytłaczarka z rozdmuchem do butelek ze smarem o dużej prędkości
Krótkie wprowadzenie
Struktura mocowania formy przyjmująca zaawansowane cztery wały do mocowania formy, może mocno, stabilnie i niezawodnie zacisnąć formę, centralna płyta formy jest wyposażona w wystającą strukturę, zapewniając wygodę montażu i demontażu form, dzięki czemu projekt jest przyjazny dla człowieka
System palowania przyjmujący przetwornik o wysokiej wydajności do napędzania, oszczędzający energię o ponad 30%, może być wyposażony w 100-punktową ścianę, kontrolę grubości, Przyjęcie zagranicznej znanej marki MOOG, poprawa jednorodności gotowych produktów, obniżenie masy gotowych produktów, Przepływ i ciśnieniowy proporcjonalny zawór sterujący.zużywa mniej energii, wysoka wydajność, wysoki stosunek ceny do wydajności.
Dzięki samodzielnie funkcjonującemu i stabilnemu systemowi sterowania PLC, a także integracji maszyny, urządzeń elektrycznych i hydraulicznych sterowanych cyfrowo i kontroli temperatury PID, znacznie poprawiono szybkość i stabilność działania sprzętu, Przyjazny panel operacyjny, łatwy , wygodny
System hydrauliczny
Otwieranie, zamykanie formy, umieszczanie stojaka, wkładanie pisaka i podnoszenie tej maszyny odbywa się za pomocą sterowania hydraulicznego.Jeśli chodzi o proces roboczy i zasadę działania układu hydraulicznego, zapoznaj się z podstawowym rysunkiem układu hydraulicznego (patrz rysunek 1.4) i wprowadzeniem do funkcji.
1. Struktura systemu: składa się z silnika pompy oleju, pompy oleju, płyty zaworowej, zaworu oleju, chłodnicy, zbiornika oleju i cylindra oleju.
1) Pojedyncza pompa olejowa V4: Gdy cylinder olejowy wymaga szybkiego działania, pompa olejowa dostarczy wystarczającą ilość oleju pod wysokim ciśnieniem.Gdy cylinder olejowy wymaga powolnego działania, pompa olejowa będzie dostarczać mało oleju przy niskim ciśnieniu.
2) Elektrohydrauliczny proporcjonalny zawór regulujący prędkość przelewu (zawór PQ) V10: Reguluj ciśnienie i natężenie przepływu, aby spełnić ciśnienie robocze i prędkość różnych cylindrów olejowych.Sposoby regulacji: Zmodyfikuj jakiś parametr jakiejś akcji na komputerze, np. zmiana wartości „wysokiego docisku formy” ze 100 na 120 spowoduje zwiększenie siły docisku formy (patrząc na manometr V8).W ten sam sposób można regulować prędkość.Najwyższe ciśnienie robocze tego systemu jest ustawione na 140kgf/cm2(14 MPa).
3) Elektromagnetyczny zawór zwrotny V11 i V16: Może zmienić kierunek ruchu cylindra olejowego.
Parametry | MP80FD |
Materiał | PE PP PVC PA… |
Maksymalna pojemność pojemnika | 10L |
Liczba kości | 1,2,3,4,6 |
Wymiary maszyny (dł. x szer. x wys.) | 3,3x5,5x2,8m |
Waga całkowita | 12 ton |
Siła zacisku | 150 kN |
Strzały otwierające płytę | 240-620mm |
Przełącz stokes | 600 mm |
Maksymalny rozmiar formy (szer. x wys.) | 550x430mm |
Średnica śruby | 80mm |
Śrubowy stosunek L/D | 24 L/D |
(HDPE) Zdolność plastyfikująca | 108kg/godz |
Śrubowa strefa grzewcza | 4 strefa |
Śruba mocy grzewczej | 15,6kw |
Przykręć moc wentylatora | 0,14kw |
Moc silnika wytłaczarki | 30kw |
Strefa grzania głowicy gwinciarskiej | 8 strefa |
Moc ogrzewania matrycy | 10,3kw |
Całkowita moc maszyny | 92kw |
Moc silnika pompy oleju | 31kw |
Ciśnienie powietrza | 0,6-0,8 MPa |
Średnie zużycie energii | 61kw |
Zużycie sprężonego powietrza | 1,2m³/min |
Zużycie wody chłodzącej | 80 l/min |
Standardowe funkcje:
Automatyczne smarowanie
Modułowy trzpień rozdmuchowy chłodzony wodą
Cięcie gorącym drutem
Otwór pozycjonujący do szybkiej zmiany formy
Regulowana głowica matrycy
Przetwornik liniowy
FRL (smarownica regulatora filtra) do pneumatyki
Proporcjonalny układ hydrauliczny zapewniający lepszą kontrolę
Huśtawka i regulowana platforma do wytłaczania
